主轴台移動形CNC自動旋盤

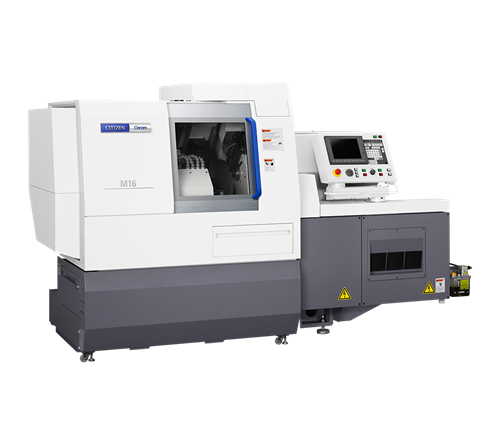

Cincom M16
强化运转轴数和工具安装支数，适应多样的复杂形状加工 为排刀旋转工具而搭载B轴，为转塔刀架而搭载Y轴，为背面刀架而搭载Y轴，广泛地适应复杂形状加工。还通过最新的NC装置实现高速化、高生产性。 有了2根主轴3个刀架的结构，实现了优质的同步加工功能
有可以对应各种加工需求的丰富的工具和加工机能
通过计算机・网络化技术和全伺服系统的融合，扩大下一代机型的功能 製品仕様
| 型号 | M16VIII |
|---|
| 最大加工直径 | ø16mm |
|---|
| 最大加工长度 | 200mm/chuck |
|---|
| 正面最大钻孔直径 | ø10mm |
|---|
| 正面最大攻丝直径(攻丝，板牙) | M8 |
|---|
| 主轴贯通孔直径 | ø20mm |
|---|
| 主轴旋转速度 | 12,000min-1 |
|---|
| 背面主轴最大夹持直径 | ø16mm |
|---|
| 背面主轴工件最大伸出量 | 125mm |
|---|
| 背面加工最大钻孔直径 | ø8mm |
|---|
| 背轴最大攻丝直径 | M6 |
|---|
| 背面主轴旋转速度 | 12,000min-1 |
|---|
| 排刀旋转刀具最大钻孔直径 | ø5mm |
|---|
| 排刀旋转刀具最大攻丝直径 | M5 |
|---|
| 排刀旋转刀具转速 | 8,000min-1 |
|---|
| 刀塔旋转刀具最大钻孔直径 | ø5mm |
|---|
| 刀塔旋转刀具最大攻丝直径 | M5 |
|---|
| 刀塔旋转刀具转速 | 8,000min-1 |
|---|
| 背面旋转刀具最大钻孔直径 | ø5mm |
|---|
| 背面旋转刀具最大攻丝直径 | M5 |
|---|
| 背面旋转刀具转速 | 8,000min-1 |
|---|
| 刀具安装数量 | 36+α |
|---|
| 刀具尺寸 | 车刀 | □10mm |
|---|
| 刀具安装夹 | ø19.05mm |
|---|
| 快速进给速度 | X1轴 | 32m/min |
|---|
| X2轴 | 16m/min |
|---|
| X3轴 | 32m/min |
|---|
| Y1轴 | 32m/min |
|---|
| Y2轴 | 8m/min |
|---|
| Y3轴 | 32m/min |
|---|
| Z1轴 | 32m/min |
|---|
| Z2轴 | 32m/min |
|---|
| Z3轴 | 32m/min |
|---|
| 电机 | 主轴驱动用 | 2.2/3.7kW |
|---|
| 背面主轴驱动用 | 0.75/1.5kW |
|---|
| 刀具主轴驱动用 (排刀用) | 0.69kW |
|---|
| 刀具主轴驱动用 (刀塔用) | 0.69kW |
|---|
| 刀具台刀具主轴驱动用 | 0.75kW |
|---|
| 切削油用 | 0.4kW |
|---|
| 中心高度 | 1,150mm |
|---|
| 重量 | 2,950kg |
|---|
|
